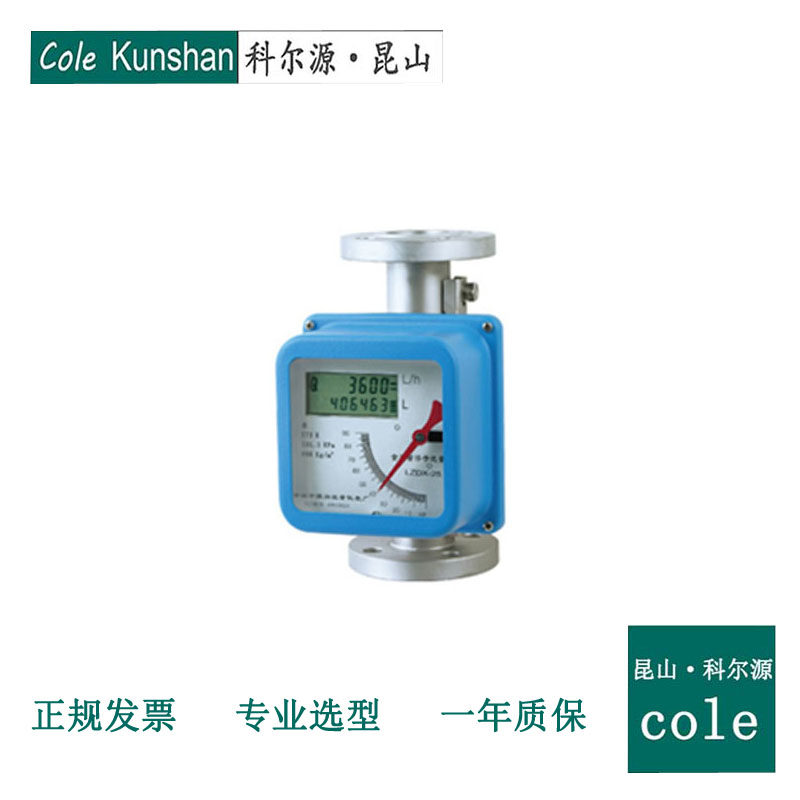

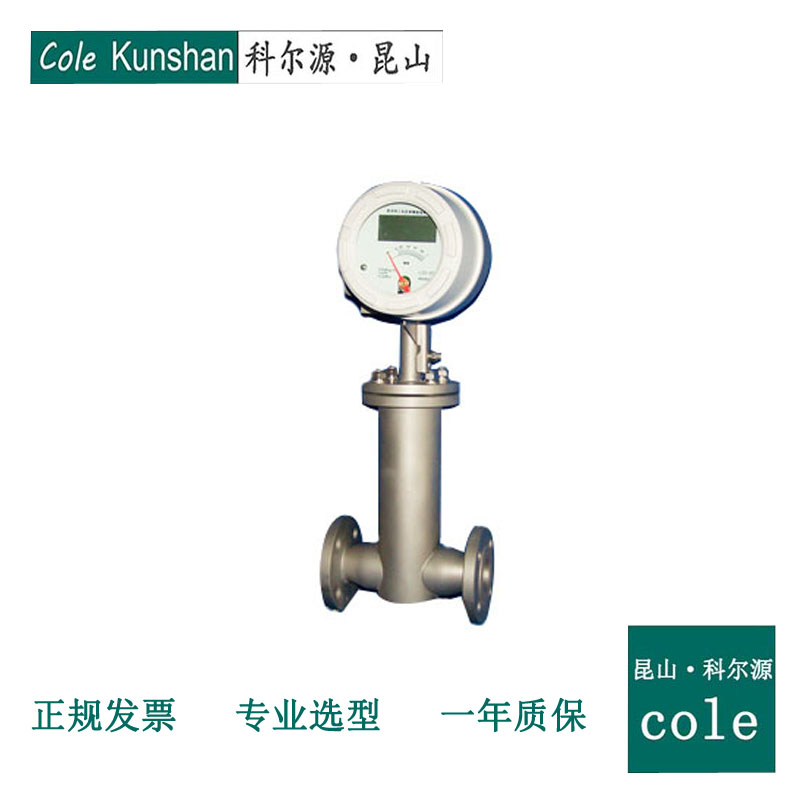

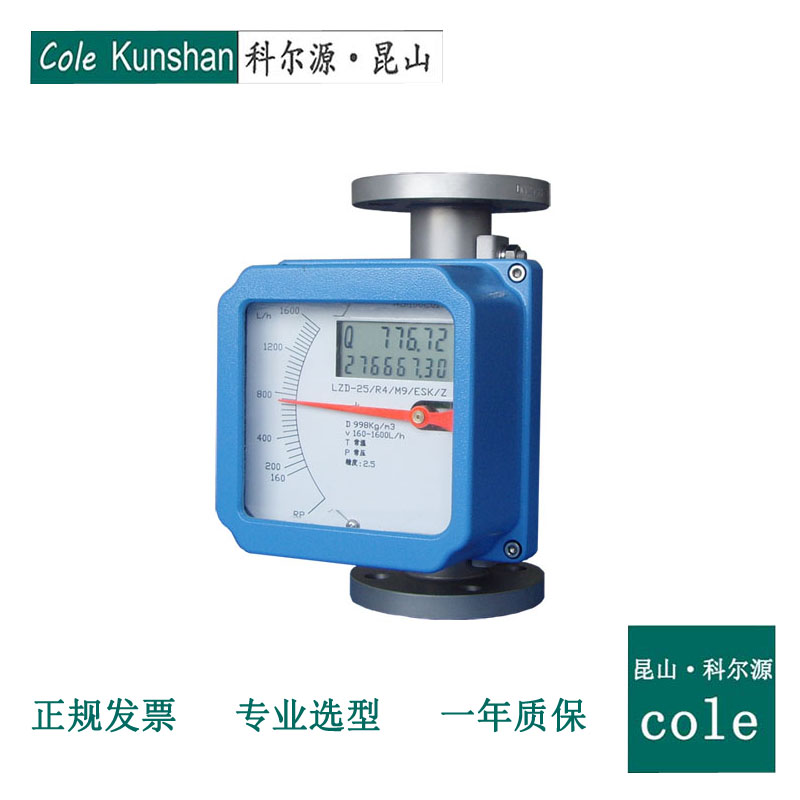

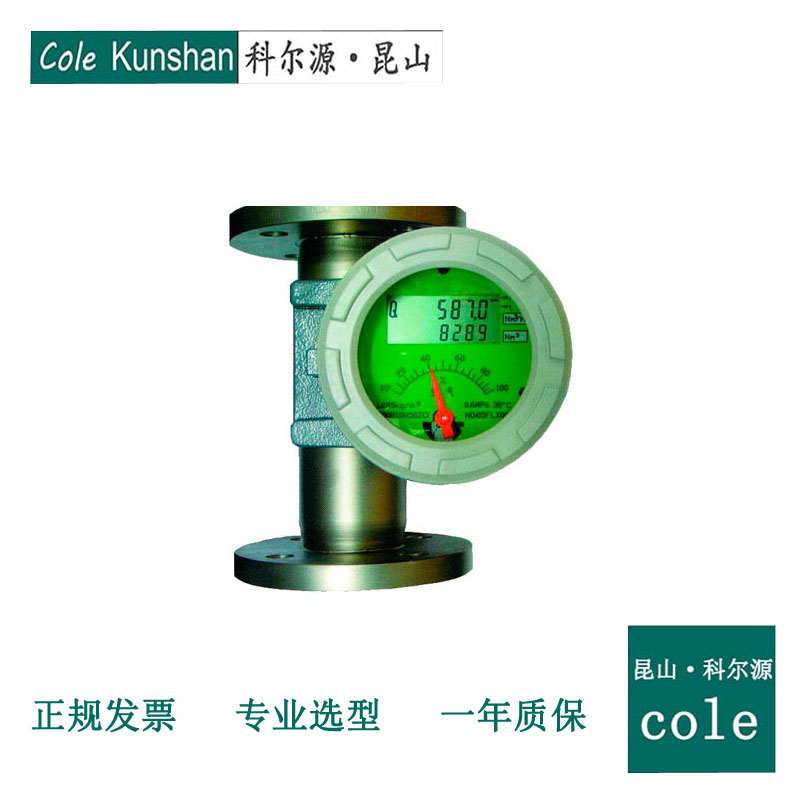

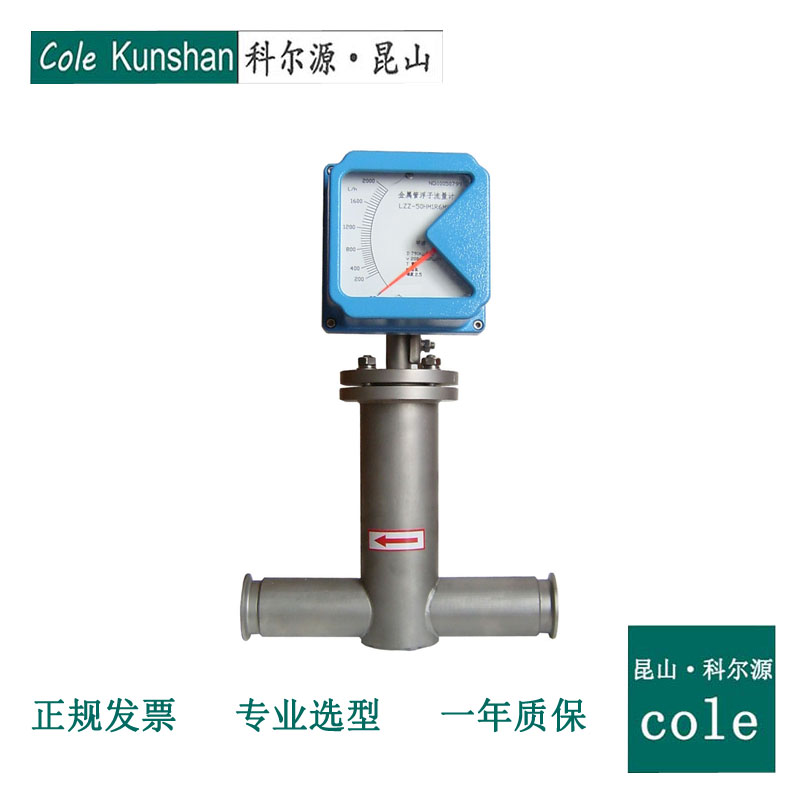

LZ系列智能金属管浮子流量计

产品介绍

一．产品概述

LZ系列金属管浮子流量计是一种具有较高技术含量的产品。特别在管道流量很小的场合，具有良好的使用前景。目前，金属管浮子流量计主要用于石油化工、冶金、电力、医药、食品加工等行业的液体、气体以及蒸汽的流量测量和自动控制系统中。     LZ系列金属管浮子流量计的测量原理是锥形浮子在带中心导向的测量管基准孔板中运动，两者间的环际面积与流量有对应关系，浮子的位置由磁钢传递给指示器，就地显示流量。也可以配套安装磁电转换器，实现电远传、指示器的显示与浮子运动完全相对应。

二．基本技术参数

仪表精度：普通型±2.5%，高精度±1.5% 测量介质：液体、气体或者蒸汽 环境温度：-25℃～+55℃ 介质温度：-80℃～+400℃ 具有水平安装及垂直安装型浮子流量计 仪表量程比：10:1 供电电源：24VDC，3.6锂电池 电源电压影响：≤±0.1%F.S 负载影响：≤±0.1% 最大工作压力：DN15～DN50为4.0mPa DN80～DN150为1.6mPa 管道连接：法兰型、螺纹型、快速接头 外壳：铝合金 防护等级：IP65 电器连接：M20×1.5内螺纹、M16×1.5内螺纹、1/2MPT 电远传转换器：4-20mA输出信号、HART协议通讯 测量管材质：普通型为1Cr18Ni9Ti，防腐型为PTFE 隔爆：防爆标志EXdIIBT1-T6 本安防爆：防爆标志EXiaIICT1-T6 电源端本安参数：Ui=28V li=100mA Pi=0.7W Ci=0nF Li=0mH 报警端本安参数：Ui=28V li=50mA Pi=0.1W Ci=0nF Li=0mH 具有基本型、防腐型、高温型及夹套型可供选择

三．参考流量

公称通径DN（mm） 测量范围 压力损失（kPa） 水（L/h） 空气（m3/h） 水 空气 普通型 防腐型 普通型 防腐型 15 2.5-25 - 0.07-0.7 6.5 - 7.1 4.0-40 2.5-25 0.11-1.1 6.5 5.5 7.2 6.3-63 4-40 0.18-1.8 6.6 5.5 7.3 10-100 6.3-63 0.28-2.8 6.6 5.6 7.5 16-160 10-100 0.48-4.8 6.8 5.6 8.0 25-250 16-160 0.7-7.0 7.0 5.8 10.8 40-400 25-250 1.0-10.0 8.6 6.1 10 63-630 40-400 1.6-16.0 11.1 7.3 14 25 100-1000 63-630 3-30 7.0 5.97 7.7 160-1600 100-1000 4.5-45 8.0 6.0 8.8 250-2500 160-1600 7-70 10.8 6.8 12.0 400-4000 250-2500 11-110 15.8 9.2 19.0 40 500-5000 - 12-120 8.8 7.6 7.8 600-6000 400-4000 16-160 11.6 9.4 14.5 50 630-6300 400-4000 18-180 8.1 6.8 8.6 1000-10000 630-6300 25-250 11.0 9.4 10.4 1600-16000 1000-10000 40-400 17.0 14.5 15.4 80 2500-25000 1600-16000 60-600 8.1 6.9 12.9 4000-40000 2500-25000 80-800 9.5 8.0 18.5 100 6300-63000 4000-40000 100-1000 15.0 8.5 19.2 150 20000-100000 - 600-3000 19.2 - 20.3

四．型号说明

型号规格表 LZ— 金属管浮子流量计 　 代号 指示器 Z 基本型指示器 D 远传型指示器 　 代号 公称通径 -15 DN15 -25 DN25 -40 DN40 -50 DN50 -80 DN80 -100 DN100 -150 DN150 　 代号 结构形式 / 下进上出 H1 左进右出 H2 右进左出 AA 侧进侧出 LA 底进侧出 S 螺纹连接 M 快速接头连接 　 代号 本体材质 R1 321不锈钢 R4 304不锈钢 R6 316不锈钢 R6L 316L不锈钢 Hc4 哈C合金 Ti 钛 F 内衬F46(PTFE) 　 代号 指示器类型 M7 线性指示器 M9 非线性指示器（就地指针显示瞬时流量） 　 代号 组合功能 ESK 24VDC；远传4-20mA标准电流信号 ESK-Z 24VDC；远传4-20mA；现场LCD显示瞬时及累计流量 ESK-D 现场锂电池供电；LCD显示瞬时及累计流量 K1 带一上线报警点信号 K2 带下上线报警点信号 K12 带一上线和一下线报警点信号 　 代号 防爆类型 Ex 本安防爆 Exd 隔爆 　 代号 测量介质分类 L 液体 G 气体 　 代号 增加功能 T 测量管带有保温/隔热夹套 HT 测量介质温度大于120°高温

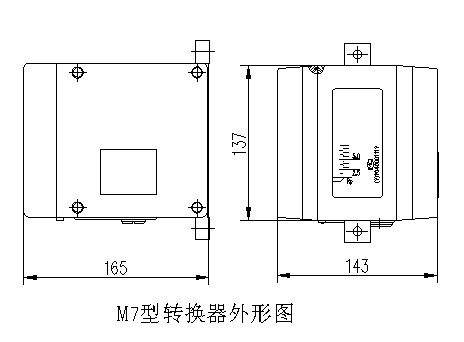

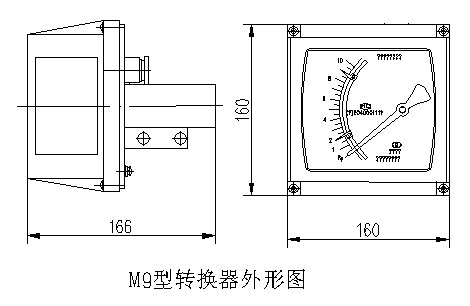

五．转换器形式

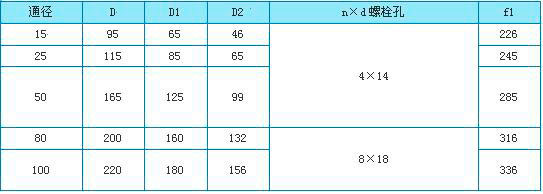

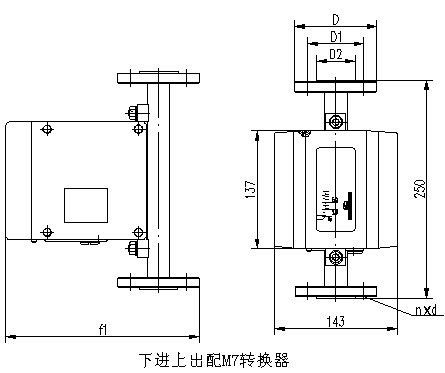

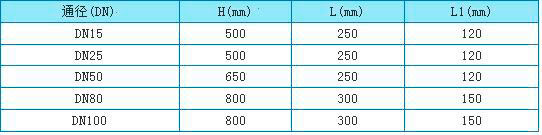

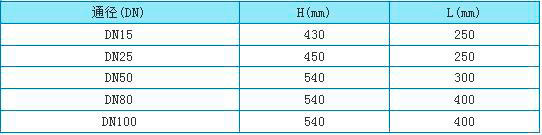

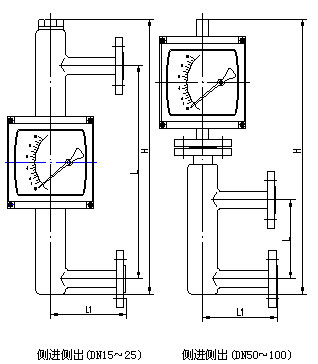

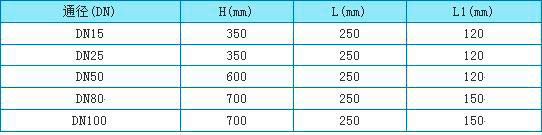

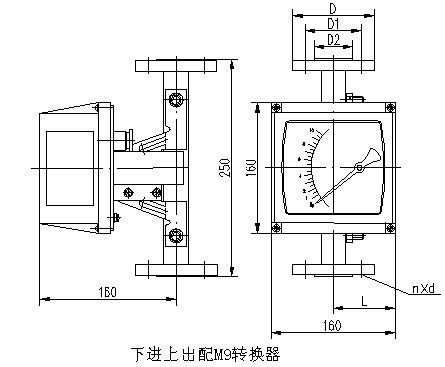

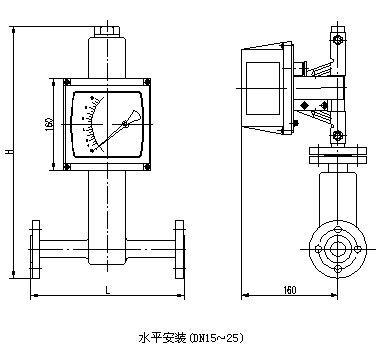

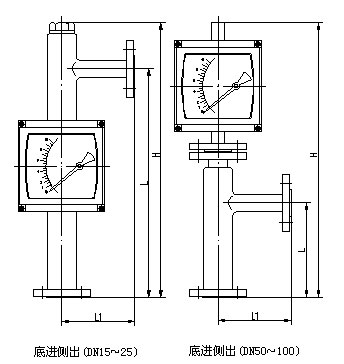

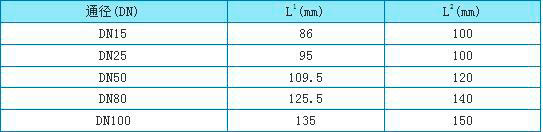

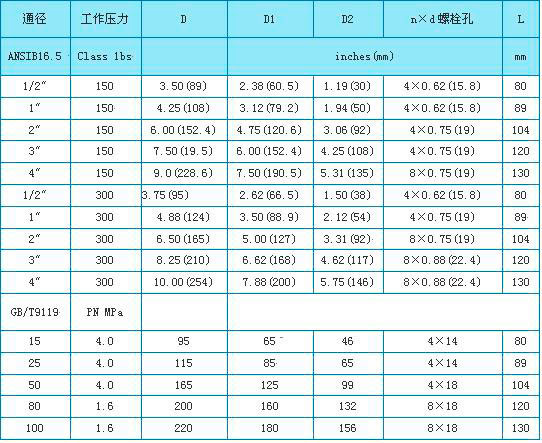

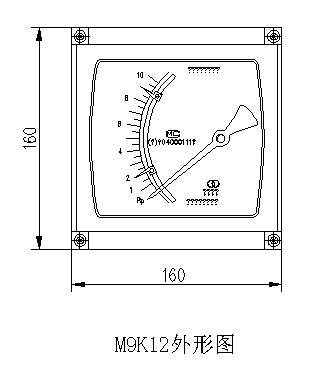

六、外形及安装尺寸

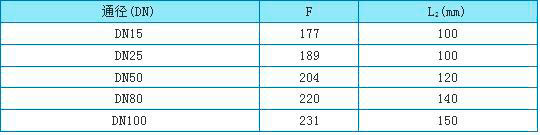

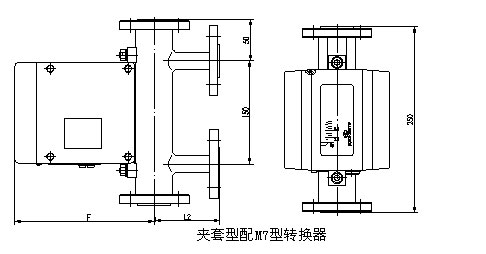

夹套连接法兰标准为:GB/T9119 PN1.6 DN15

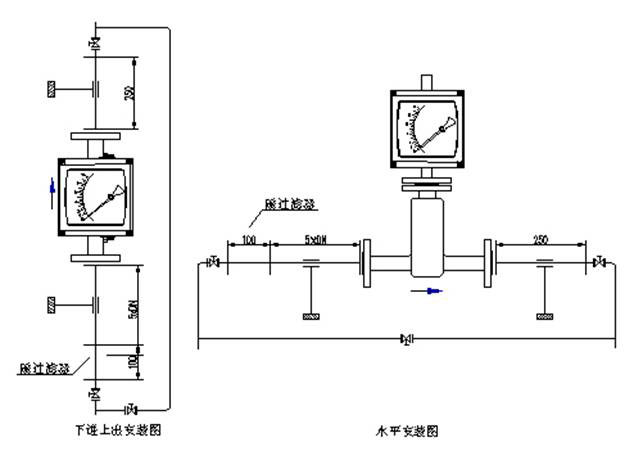

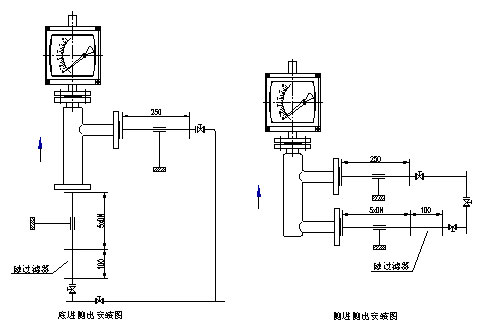

七、安装形式

流量计垂直安装，流量计中心线与铅垂线的夹角不超过5°，在流量计的上游须保证五倍公称通径的入口直管段，下游保证250mm出口直管段。如果介质中含有固体杂质，应在流量计上游加装过滤器；如果介质中含有铁磁性物质，应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产，建议安装旁通管路。为了避免由于管道引起的流量计变形，安装法兰必须与仪表同轴并且相互平行，并适当地支撑管道以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。用于测量气体时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。

八、附件

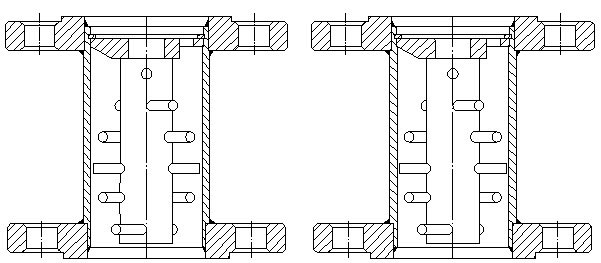

可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒，以最大限度地减小压力损失，每个磁棒均由PTFE聚四氟乙稀包裹，防止介质的腐蚀。     磁过滤器的结构见图：

九、限位开关报警装置

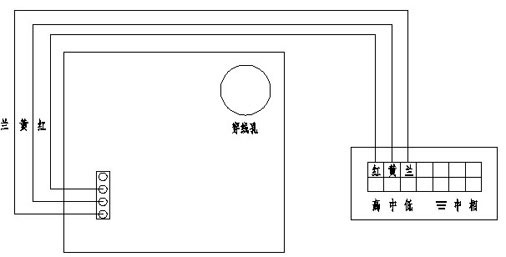

限位开关报警装置在指示器中的部分由感应头、铝片等组成，感应头被安装在能被指针轴上的铝片切割的位置，通过改变感应头的位置可以任意设定限位值。感应头输出信号给金属转子流量指示控制仪。      技术参数      1.供电电源：24V AC±10%     2.功耗：≤3W     3.工作温度：-25℃～60℃      4.输出触点容量：24VAC 3A       接线图

报警点的改变须打开前盖,松开刻度盘上的小指针的螺钉,调整到需要的位置后,再将螺钉紧固,最后装好前盖。

十、设计选用及订货须知

1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。      2.被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。      3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正，制作特殊的流量标尺。      4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计，请来公司或来函与销售部联系。
