产品介绍
高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度， 在贸易结算中是优先选用的流量计；
输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
可获得很高的频率信号（3～4kHz），信号分辨力强；
范围度款，中大口径可达1:20，小口径为1:10；
结构紧凑轻巧，安装维护方便，流通能力大；
适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;
可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
| 产品概述 |
| LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m²/s的液体，对于运动粘度大于5×10-6m²/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。 |
| 产品特点 |
 |
| 技术参数 |
| 执行标准 涡轮流量传感器（JB/T9246-1999）仪表口径（mm）及连接方式 4、6、10、15、20、25、32、40、50、65、80采用螺纹连接 精度等级 ±1%R、±0.5%R、±0.2%R（需特制）量程比 1:10；1:15；1:20传感器材质 304不锈钢、316（L）不锈钢等使用条件 介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa信号输出功能 脉冲信号、4～20mA信号通讯输出功能 RS485通讯、HART协议等工作电源 外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。信号线接口 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5防爆等级 ExiaIICT4或ExdIIBT6防护等级 IP65或更高（可订制） |
| 测量范围及工作压力 |
| 仪表口径（mm）正常流量范围（m³/h）扩展流量范围（m³/h）默认安装方式及耐压等级可选安装方式及默认耐压等级 特制耐压等级（MPa）DN40.04～0.250.04～0.4螺纹安装、6.3Mpa法兰安装、2.5MPa12、16、25DN60.1～0.60.06～0.6螺纹安装、6.3Mpa法兰安装、2.5MPa12、16、25DN100.2～1.20.15～1.5螺纹安装、6.3Mpa法兰安装、2.5MPa12、16、25DN150.6～60.4～8螺纹安装、6.3Mpa法兰安装、2.5MPa4.0、6.3、12、16、25DN200.8～80.45～9螺纹安装、6.3Mpa法兰安装、2.5MPa4.0、6.3、12、16、25DN251～100.5～10螺纹安装、6.3Mpa法兰安装、2.5MPa4.0、6.3、12、16、25DN321.5～150.8～15螺纹安装、6.3Mpa法兰安装、2.5MPa4.0、6.3、12、16、25DN402～201～20螺纹安装、6.3Mpa法兰安装、2.5MPa4.0、6.3、12、16、25DN504～402～40法兰安装、2.5Mpa螺纹连接、6.3MPa4.0、6.3、12、16、25DN657～704～70法兰安装、1.6Mpa螺纹连接、6.3MPa4.0、6.3、12、16、25DN8010～1005～100法兰安装、1.6Mpa螺纹连接、6.3MPa4.0、6.3、12、16、25DN10020～20010～200法兰安装、1.6Mpa 4.0、6.3、12、16、25DN12525～25013～250法兰安装、1.6Mpa 2.5、4.0、6.3、12、16DN15030～30015～300法兰安装、1.6Mpa 2.5、4.0、6.3、12、16DN20080～80040～800法兰安装、1.6Mpa 2.5、4.0、6.3、12、1 |
| 安装尺寸 |
 |

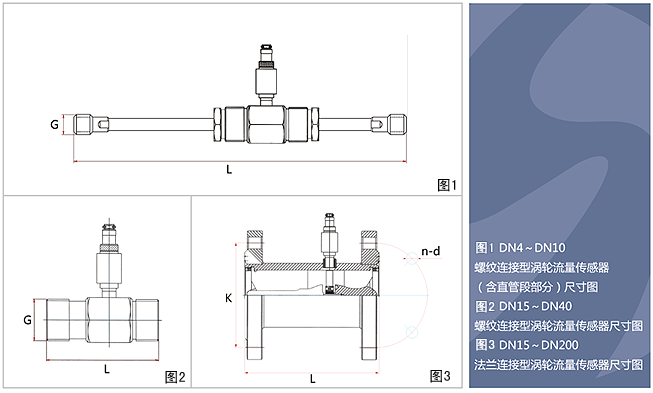

| 传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图1、图2、图3，安装尺寸见下表： |
| 公称通径（mm）L(mm)GK（mm）D（mm）n（孔数）4225G1/2 6225G1/210345G1/21575G1Φ65Φ1442080G1Φ75Φ14425100G5/4Φ85Φ14432140G2Φ100Φ14440140G2Φ110Φ18450150G5/2Φ125Φ18465170 Φ145Φ18480200Φ160Φ188100220Φ180Φ188125250Φ210Φ188150300Φ240Φ228200360Φ295Φ2212 |
| 产品分类 |
| 产品图片仪表型号LWGY-N2LWGY-ALWGY-E信号输出脉冲4-20mA4-20mA/脉冲供电电源+24VDC±15%+24VDC±15%24VDC±15%24VDC±15%24VDC±15%精度等级1.0～0.5级1.0～0.5级 1.0～0.5级测量范围标准量程标准量程 标准量程或扩展量程显示器无无有通讯接口无无可选RS485通讯协议无无Moubus HART仪表材质不锈钢不锈钢不锈钢防爆等级无ExdIIBT6或ExiaIICT4ExdIIBT6或ExiaIICT4防护等级IP60IP65IP65整机功耗< 1W< 1W< 1W仪表通经DN4～DN250DN4～DN250DN4～DN250介质温度-20℃～120℃-20℃～120℃-20℃～120℃环境温度-30℃～60℃-30℃～60℃-30℃～60℃ |
| 现场案例 |
| 在炼油厂中应用在自来水冷却中应用在化工厂中应用在钢铁厂中应用 |
